一、型號說明

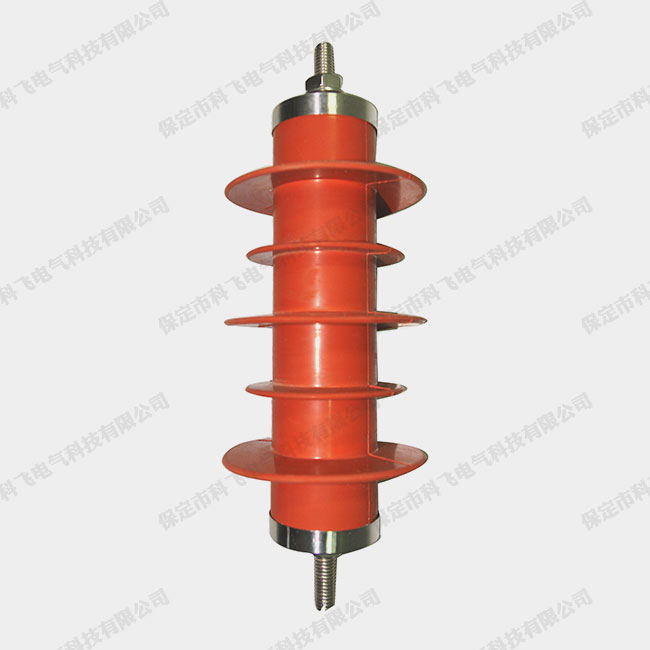

本品依據GB11032-2010《交流無間隙金屬氧化物避雷器》，以HY5WS-17/50為例對其型號說明如下：

Y：金屬氧化物避雷器；

H：復合外套，無H即為瓷套；

5：標稱放電電流，因電壓等級而異；

W：無間隙，C：串聯間隙，B：并聯間隙；

S：配電型，Z：電站型，D：電機型，R：電容型，T：鐵道型：X：線路型

17：避雷器額定電壓(kV)，即允許加在避雷器上的大允許工頻電壓有效值，因型號和電壓等級而異。

50：標稱放電電流下大殘壓峰值(kV),因型號和電壓等級而異。

二、使用條件

1) 環境溫度：-40℃～+60℃；

2) 海拔高度：小于2000m（高于2000 m請選用高原型產品）；

3) 額定頻率：48Hz～62Hz；

4）大風速不得超過35m/s；

5）地震裂度7度及以下地區；

三、試驗項目

1) 直流1mA參考電壓：在避雷器兩端施加直流電壓，待流過避雷器的電流穩定于1mA后，讀出的電壓數值，該值不得小于技術參數表中的規定值。

2) 泄漏電流：在避雷器的兩端施加0.75倍直流1mA參考電壓，此時流過避雷器的泄漏電流不大于50微安；

3) 不得對本產品進行工頻放電電壓試驗。
