一、產品概述

電力系統由發電、變電、輸電、配電、用電幾個環節組成，其中變壓器是一個十分重要的元件，它的運行對電力系統起著十分重要的作用。變壓器在運行過程中，繞組中的銅耗和鐵芯中的鐵耗都轉變?yōu)闊崮?，使變壓器各個部分的溫度升高，變壓器的使用壽命主要由絕緣老化程度決定，絕緣老化主要是由溫度變化造成的。研究結果表明：在超越設計溫度情況下，溫度每升高6℃，變壓器的使用壽命就要減少一半，這便是變壓器絕緣老化的六度規則。由此可見溫度是影響變壓器使用壽命的一個重要指標。

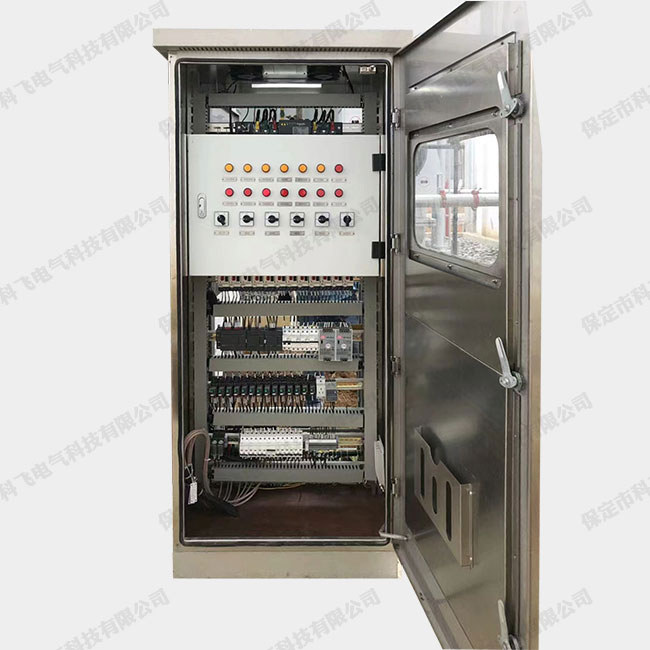

在110kv、220kv、500kv、1000kv的油浸變壓器中，主要采用自然油循環風冷、強迫油循環風冷和強迫油循環水冷三種冷卻方式，其中絕大部分采用自然油循環風冷和強迫油循環風冷冷卻方式。變壓器風冷智能控制柜就是針對著三種冷卻方式而設計的智能型控制柜。它可以實現遠方自動和就地手動控制方式，并可以把各種信息上傳顯示和下行控制設定，對變壓器整個冷卻系統實現優控制，達到節能和延長散熱器使用壽命的目的。

二、引用標準

GB1094-1996 電力變壓器

GB2900-1982 電工術語

GB2536-1990 變壓器油

GB/T13499-1992 電力變壓器應用導則

GB/T17468-1998 電力變壓器選用導則

JB/T3837-1996 變壓器類產品型號編制方法

DL/T572-1995  電力變壓器運行規程

DL/T5147-2001   電力系統安全自動裝置設計技術規定

GB7621-1981    電氣設備額定電流

GB/T2682-1981   低壓成套裝置中的指示燈和按鈕顏色

GB 7251-1997  低壓成套開關設備和控制設備

DL/T 720-2000  電力系統繼電保護柜、屏通用技術條件

DL/T 5136-2001  火力發電廠、變電所二次接線設計技術規程

GB50054-1995    低壓配電設計規范

三、使用環境條件

1、安裝地點：戶外、戶內

2、周圍環境溫度

高：+55℃

低：-40℃

大日溫差：25K

日照強度：0.1w/cm2

3、海拔高度：2000米以下

4、大風速：35m/s

5、地震烈度：8度

水平加速度：0.3g

垂直加速度：0.15g

6、污穢等級：Ⅲ級（2.8kv/cm）

7、覆冰厚度：10mm
